재료 선택이 블리스터 팩 성능을 높이는 방법: PVC, PET, PP 및 PS 비교

진공 성형 플라스틱 시트용 원자재 선택은 상품 결정이 아닙니다. 이는 완성된 블리스터 팩 또는 트레이의 투명도, 강성, 내화학성, 밀봉 동작 및 수명 종료 재활용 가능성을 직접적으로 결정합니다. 4가지 주요 재료 각각은 고유한 특성 프로필을 갖고 있으며 해당 프로필을 적용 요구 사항에 맞추는 것이 블리스터 포장 디자인의 첫 번째이자 가장 중요한 단계입니다.

제약 블리스터 팩에서 PVC가 차지하는 비중은 낮은 열 밀봉 개시 온도(약 130°C)에서 비롯됩니다. 이를 통해 형성된 공동을 왜곡하지 않고 고속 포장 라인의 알루미늄 호일 뚜껑에 안정적으로 접착할 수 있습니다. 그러나 EU와 동아시아의 규제 압력이 증가하면서 PET 기반으로의 전환이 가속화되고 있습니다. 진공 성형 플라스틱 시트 특히 PETG는 PVC 수준의 투명도와 성형성을 유지하면서 폐기물 흐름에서 염소를 제거합니다. 마이크로파 호환성이 필요한 식품 접촉 응용 분야의 경우 PP는 PET와 PS가 연화되기 시작하는 120°C 이상의 온도에서 구조적 무결성을 유지하므로 이 네 가지 재료 중에서 유일하게 실행 가능한 옵션입니다.

블리스터 포장을 위한 금형 선택: 석고, 구리, 알루미늄이 각각 서로 다른 생산 현실을 제공하는 이유

진공 성형에서 금형 선택은 기본적으로 선행 툴링 비용, 표면 품질, 열 전도성 및 생산량 간의 균형을 유지하는 것입니다. 블리스터 포장 생산에 사용되는 세 가지 주요 금형 유형(석고, 전기도금 구리 및 기계 가공 알루미늄)은 각각 이러한 균형 공간에서 뚜렷한 위치를 차지하고 있으며 주어진 생산 시나리오에 대해 잘못된 금형 유형을 선택하는 것은 업계에서 품질 문제와 불필요한 비용의 가장 일반적인 원인 중 하나입니다.

석고 주형

석고 주형은 일반적으로 포장할 제품의 실제 샘플 주위에 석고로 손으로 주조됩니다. 리드 타임은 24~72시간이며 툴링 비용은 최소 수준입니다. 일반적으로 수백 달러 미만입니다. 석고 주형의 표면은 본질적으로 다공성이므로 구멍을 뚫을 필요 없이 다공성 자체가 진공 인발을 돕기 때문에 진공 성형에 유리합니다. 그러나 석고의 낮은 열전도율(알루미늄의 경우 160W/m·K에 비해 약 0.5W/m·K)은 성형된 시트가 금형 본체를 통해 효율적으로 냉각될 수 없기 때문에 사이클 시간이 느리다는 것을 의미합니다. 석고 주형은 기계적으로 깨지기 쉬우며 일반적으로 성형된 부품에서 표면 저하가 눈에 띄게 되기까지 수백에서 수천 주기의 정격을 갖습니다. 표면 마감이나 사이클 시간보다 형상 확인이 더 중요한 프로토타입 제작, 짧은 생산 실행 및 개발 샘플에 적합한 선택입니다.

전기도금된 구리 금형

전기도금된 구리 몰드는 회반죽 또는 수지 형태의 마스터 패턴에서 시작하여 구리가 3~8mm의 쉘 두께로 전착된 후 구조적 지지를 위해 알루미늄으로 채워진 에폭시 또는 주조 알루미늄으로 뒷받침됩니다. 구리 쉘은 마스터 패턴에서 미세한 표면 세부 사항을 포착하여 Ra 0.4~0.8μm의 표면 거칠기 값을 달성합니다. 이는 화장품, 전자 디스플레이 포장 및 프리미엄 소매 블리스터 팩에 적합한 광택 있고 충실도가 높은 성형 표면으로 변환됩니다. 석고에 비해 구리의 열전도율(약 390W/m·K)이 높기 때문에 냉각 균일성과 사이클 시간이 크게 향상됩니다. 구리 금형은 10,000~500,000주기 범위의 중간 생산량에 적합하며 마모되거나 손상된 표면을 재전기도금하여 수리할 수 있습니다. 이는 손상 시 완전히 교체해야 하는 금형에 비해 의미 있는 이점입니다.

가공된 알루미늄 금형

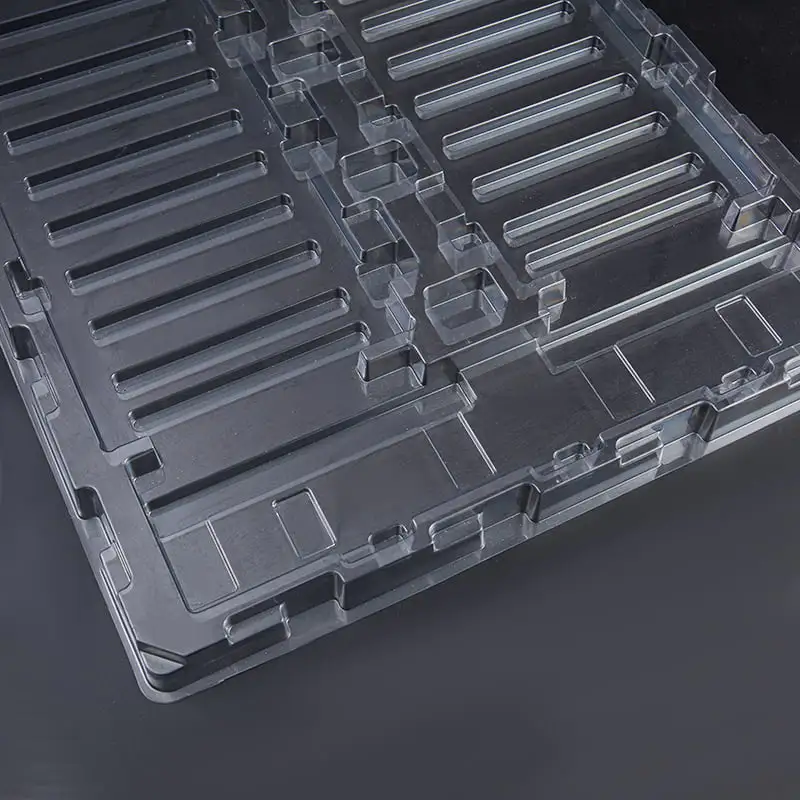

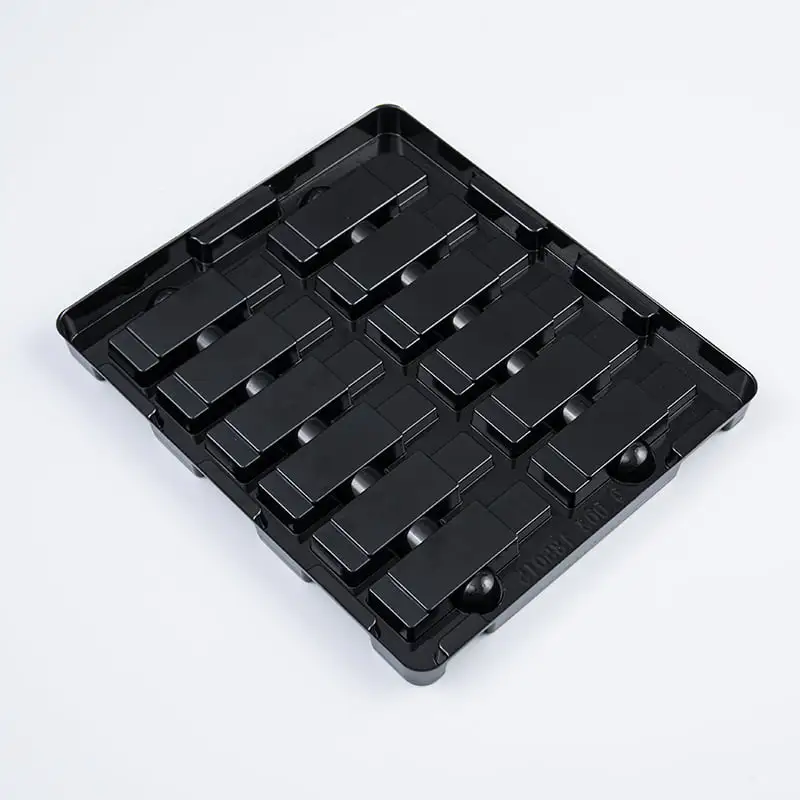

CNC 가공 알루미늄 금형은 가장 높은 선행 툴링 투자를 의미하지만 최고의 치수 정확도, 가장 긴 서비스 수명 및 가장 빠른 사이클 시간을 제공합니다. 알루미늄의 열 전도성(합금에 따라 160~200W/m·K) 덕분에 활성 수냉식 채널을 금형 본체에 직접 가공할 수 있어 비냉각식 금형에 비해 사이클 시간이 30~50% 단축되고 부품 간 일관성이 크게 향상됩니다. 구멍 모서리와 깊은 인발 지점에 직경 0.5~1.0mm의 통풍구가 뚫려 있어 다공성 석고로는 불가능한 진공 분포를 정밀하게 제어할 수 있습니다. 표준화된 대량 생산을 위해 진공 성형 플라스틱 제품 — 전자제품 트레이, 장난감 인서트, 슈퍼마켓 디스플레이 포장 — 알루미늄 툴링은 수백만 주기에 걸쳐 높은 비용을 상쇄하고 소매 고객이 점점 더 요구하는 표면 일관성과 치수 반복성을 제공합니다.

진공 성형 시 시트 가열: 온도 균일성은 실제로 품질의 승패를 좌우합니다.

진공 성형은 종종 간단한 공정으로 설명됩니다. 즉, 시트를 가열하고, 금형 위로 당기고, 진공을 적용합니다. 실제로 가열 단계는 사이클에서 기술적으로 가장 까다로운 부분이며 웨빙, 불균일한 벽 두께, 표면 기포, 백화 또는 깊은 연신 지점의 찢어짐과 같은 대부분의 성형 결함은 성형 형상이나 진공 수준보다는 가열된 시트의 온도 불균일로 인해 발생합니다.

블리스터 포장에 사용되는 열가소성 시트는 재료와 두께에 따라 일반적으로 120°C~180°C의 성형 온도가 필요합니다. 문제는 클램핑 프레임에 열이 손실되는 모서리와 가장자리를 포함하여 전체 시트 두께에 걸쳐 전체 시트 영역에 걸쳐 이 온도를 균일하게 달성하는 것입니다. 적외선 가열 요소는 표준 접근 방식입니다. 요소의 스펙트럼 출력은 시트 재료의 흡수 특성과 일치해야 합니다. PET는 3~5μm(중파 IR)의 파장에서 IR 에너지를 가장 효율적으로 흡수하는 반면, PVC는 근파 IR에 더 잘 반응합니다. 일치하지 않는 히터-재료 조합으로 인해 가열이 느리고 고르지 않아 사이클 시간이 연장되고 시트 전체에 온도 구배가 발생합니다.

시트 처짐 측정은 대부분의 생산 라인에서 성형 준비 상태를 나타내는 가장 실용적인 실시간 지표로 남아 있습니다. 올바르게 가열된 시트는 성형 전 중력에 의해 고정된 평면 아래로 10~25mm 처집니다. 정확한 목표는 재료와 두께에 따라 다릅니다. 광학 또는 레이저 새그 센서를 사용하면 생산 배치 내 주변 온도 변화, 라인 전압 변동 또는 시트 두께 변화를 설명할 수 없는 시간 제한 가열에 의존하는 대신 일관된 열 상태에서 자동화된 성형 사이클이 트리거될 수 있습니다. 처짐 감지 기능이 장착된 라인은 특히 가열 창이 좁은 0.5mm 미만의 얇은 시트를 성형할 때 시간 제어 라인보다 딥 드로잉 캐비티에서 더 균일한 벽 두께를 일관되게 생성합니다.

충격 흡수 및 제품 보호: 진공 성형 캐비티 형상이 엔지니어링 작업을 수행하는 방식

블리스터 포장의 보호 기능은 종종 "쿠션" 또는 "충격 흡수"로 모호하게 설명되지만 형성된 트레이가 실제로 내용물을 보호하는 방법에 대한 메커니즘은 구체적이고 이해할 가치가 있습니다. 특히 전자 제품, 의료 기기 또는 깨지기 쉬운 소비자 제품에 대한 공동 형상을 지정하는 포장 설계자의 경우 더욱 그렇습니다.

진공으로 형성된 캐비티는 기하학적 구속과 탄성 변형이라는 두 가지 메커니즘을 통해 내용물을 보호합니다. 기하학적 구속이란 충격 하중 하에서 제품이 이동하거나 회전할 수 없을 만큼 충분히 제품 윤곽과 일치하도록 캐비티 모양이 형성되었음을 의미합니다. 포장된 제품이 캐비티를 기준으로 이동할 수 없는 경우 충격 에너지는 제품 가속으로 변환되기보다는 트레이 재료와 뒷면 카드 또는 뚜껑 필름에 의해 흡수되어야 합니다. 캐비티와 제품 사이의 적합성이 더 엄격할수록 제품이 덜 움직이고 임팩트 시 경험하는 최대 가속도도 낮아집니다.

탄성 변형은 2차 메커니즘입니다. 충격력이 기하학적 구속만으로 관리할 수 있는 수준을 초과하면 캐비티 벽이 구부러지고 회복되기 전에 에너지를 흡수합니다. 이것이 형성된 트레이의 벽 두께 균일성이 그토록 중요한 이유입니다. 깊은 인발 지점의 얇은 벽(가열 균일성이 좋지 않거나 금형 환기가 부적절하기 때문에 흔히 발생함)은 충격을 받으면 탄성적으로 변형되기보다는 소성적으로 변형되어 일회성 보호를 제공한 다음 구조적 무결성을 잃습니다. 잘 구성된 진공 성형 플라스틱 제품 복잡한 형상의 가장 깊은 지점을 포함하여 캐비티 전체에 걸쳐 일관된 벽 두께를 유지하여 운송 및 취급 중 여러 충격에 걸쳐 탄성 동작이 반복되도록 보장합니다.

슈퍼마켓 디스플레이 응용 분야의 경우 기하학은 광학 기능도 제공합니다. 캐비티의 윤곽은 카드 뒷면에 대해 제품을 일관된 각도와 높이로 배치하여 제품이 선반에 표시되는 방식을 제어합니다. 이것이 바로 가전제품 및 장난감 제품의 포장 디자이너가 제품을 눈에 띄게 제자리에 고정하는 음의 구배 각도 또는 언더컷 기능을 지정하는 이유입니다. 이는 고급 소매 포장에서 흔히 볼 수 있는 "떠다니는 제품" 디스플레이 효과도 생성하는 기능적 선택입니다. 디스플레이, 가전제품, 의료 장비 부문에 걸쳐 작업하고 있는 Suzhou Gentle Photoelectric Technology Co., Ltd.는 성형 트레이의 구조적, 보호적, 시각적 성능을 동시에 최적화해야 하는 다기능 패키징 요구 사항에 정기적으로 직면하고 있습니다.

플로킹 및 환경 친화적인 진공 성형 재료: 미적 측면을 넘어 제공하는 것

플록 진공 성형 시트(일반적으로 길이 0.5~3mm의 나일론 또는 폴리에스터)를 정전기로 도포하고 접착하는 기본 플라스틱 시트인 플록 진공 성형 시트는 보석, 시계, 화장품 및 광학 기기의 고급 포장에 사용됩니다. 기능적 장점은 명백한 마케팅 특성인 시각적 부드러움과 고급스러운 느낌을 훨씬 뛰어넘습니다.

섬유 층은 진정한 표면 보호 기능을 제공합니다. 촘촘한 파일은 단단한 플라스틱 캐비티 표면과 제품 표면 사이에 격리 거리를 만들어 삽입, 이동, 반복적인 열고 닫는 동안 광택 처리되거나 코팅된 표면의 긁힘을 방지합니다. 광학 부품, 시계 화면 또는 표면이 광택이 나는 보석의 경우 플라스틱 트레이(부드러운 트레이라 할지라도)에 직접 접촉하면 시간이 지남에 따라 미세한 스크래치가 발생합니다. Flocking은 이를 완전히 제거합니다. 섬유층은 또한 측정 가능한 수준의 진동 감쇠를 추가합니다. 섬유 매트릭스는 견고한 플라스틱 공동을 통과하는 고주파 진동을 그대로 분산시켜 운송 중에 깨지기 쉬운 기계 또는 광학 어셈블리에 대한 공진 손상 위험을 줄입니다.

환경 규정 준수 관점에서 업계는 소매업체의 지속 가능성 요구 사항을 충족하기 위해 수성 플로킹 접착제 및 재활용 섬유 파일 재료로 크게 전환했습니다. 기본 기질 선택도 확대되었습니다. 이제 PET 기반 플록 시트가 널리 사용 가능해졌으며, 이는 PET의 재활용성 이점과 표준 처리가 가능한 단일 기질의 플록 표면 보호 기능을 결합한 것입니다. 진공 성형 플라스틱 시트 수정 없이 생산 장비. 표면이 플록된 바이오 기반 PLA 기판은 수명 종료 요구 사항이 엄격한 브랜드를 위한 새로운 옵션입니다. 하지만 PLA의 성형 범위가 더 좁기 때문에(일반적으로 60°C~80°C, 기존 열가소성 수지보다 훨씬 낮음) 신중한 공정 적응이 필요합니다.

블리스터 포장의 마무리 작업: 실제로 중요한 절단, 접기 및 밀봉 공차

완성 단계(성형된 시트를 부품 경계까지 다듬기, 걸림 구멍 펀칭, 블리스터 상자 접기, 카드 또는 호일 뒷면에 밀봉)는 최종 블리스터 팩 품질의 많은 변화가 발생하는 곳입니다. 성형 결함은 일반적으로 시각적으로 명백합니다. 마감 결함은 배포 시 봉인 실패, 소매점 디스플레이 적재로 인해 찢어지는 걸림 구멍, 상자 조립 중 갈라지는 접는 선 등으로 미미한 경우가 많습니다.

트리밍 및 펀칭

강철 규칙 다이 커팅은 블리스터 포장의 표준 트리밍 방법입니다. 강철 룰은 절단 가장자리에 미세한 균열을 일으키지 않고 시트를 깨끗하게 절단할 수 있을 만큼 날카로워야 하며, 특히 낮은 주변 온도에서 표준 PS나 PET와 같은 부서지기 쉬운 재료의 경우 더욱 그렇습니다. 무딘 절단 규칙은 소비자가 개봉하는 동안 팩이 구부러질 때 균열을 일으키는 응력 집중으로 울퉁불퉁한 가장자리를 생성합니다. 규칙 선명도는 일반적으로 10배 확대 이하의 절단 품질로 평가됩니다. 깨끗한 가장자리에는 눈에 띄는 섬유 당김이나 불규칙한 변형이 표시되지 않습니다. 행 홀 펀치도 동일한 요구 사항을 충족합니다. 가장자리 둘레에 미세 균열이 있는 펀치 구멍은 시트 재료의 공칭 강도보다 훨씬 낮은 하중에서 찢어지며, 이는 포장된 소비재 소매 디스플레이 오류의 가장 일반적인 원인입니다.

카드 뒷면에 열 밀봉

코팅된 카드 뒷면에 PVC 블리스터를 열 밀봉하는 것은 세 가지 변수를 모두 좁은 창 내에서 제어해야 하는 압력-시간-온도 공정입니다. PVC-블리스터 보드의 밀봉 온도는 일반적으로 밀봉 바 표면에서 150°C~180°C입니다. 체류 시간은 팩 크기와 밀봉 바 면적에 따라 0.5~2초입니다. 밀봉된 팩은 즉시 벗겨짐 테스트에 실패하고 생산 QC에 걸리게 됩니다. 과도하게 밀봉된 팩은 초기 박리 테스트를 통과하지만 포장 후에만 발견되는 카드 박리 또는 구멍 왜곡을 일으킬 수 있습니다. 표준 박리 각도(일반적으로 90° 또는 180°)에서 단위 폭당 뉴턴 단위로 박리력을 측정하는 보정된 박리 테스트 프로토콜은 가장 신뢰할 수 있는 QA 방법이며 각 생산 교대 시작 시와 공정 매개변수 변경 후에 수행해야 합니다.

블리스 터 박스의 접는 선

블리스터 상자(형성된 트레이가 제품을 둘러싸기 위해 접히는 클램셸 디자인)에는 균열 없이 깨끗하고 반복적으로 구부러질 수 있는 점수가 있는 접는 선이 필요합니다. 스코어링 깊이는 재료에 따라 다릅니다. PET 상자는 일반적으로 깔끔하게 접히기 위해 시트 두께의 40-50%를 관통하는 스코어링이 필요한 반면, PVC는 25-35% 두께의 더 얕은 스코어를 허용합니다. 점수가 너무 높으면 소매 취급 시 실패하는 접힌 부분에 구조적 약점이 발생합니다. 스코어링이 너무 얕으면 특히 추운 환경에서 스코어 라인에서 접히지 않고 재료가 갈라질 수 있습니다. 접힌 선이 소비자에게 보이는 광학적으로 투명한 상자의 경우 점수 형상도 미적 측면에 영향을 미칩니다. 날카로운 정점이 있는 V 프로파일 점수는 분산된 흰색 주름을 생성하는 평평한 바닥 홈보다 더 깔끔한 가시선을 생성합니다.

진공 성형 시트 기술과 광학 소재 개발이 교차하는 곳

고성능의 기반이 되는 재료 과학 진공 성형 플라스틱 시트 정밀 광학 시트 뒤에 있는 재료 과학은 제품 범주가 제시하는 것보다 더 많은 공통점을 공유합니다. 두 영역 모두 일관된 광학 및 기계적 성능을 달성하려면 폴리머 분자량 분포, 첨가제 시스템 및 압출 매개변수를 엄격하게 제어해야 합니다. 둘 다 상용 플라스틱 제품에 영향을 주지 않는 방식으로 습기, 열 이력 및 표면 오염에 민감합니다. 그리고 두 가지 모두 성능과 환경 준수의 균형을 맞추는 재료 배합을 점점 더 요구하고 있습니다. 이는 단순한 수지 선택이 아닌 심층적인 배합 기능이 필요한 과제입니다.

Suzhou Gentle Photoelectric Technology Co., Ltd.는 디스플레이, 조명, 가전제품, 자동차 및 의료 장비 산업에 사용되는 새로운 광학 재료 전문업체로서 진공 성형 시트 응용 분야에 사용되는 PET, PC, PP와 같은 동일한 기본 폴리머 제품군을 사용합니다. 시험 시험을 거쳐 대량 생산에 이르기까지 재료 배합 설계를 포괄하는 회사의 전체 공정 개발 능력은 까다로운 응용 분야의 성능이 유통업체 카탈로그에서 표준 등급을 선택하여 달성되는 것이 아니라 배합 및 프로세스 수준에서 구축된다는 이해를 반영합니다. 이와 동일한 원칙은 고사양 진공 성형 응용 분야에도 적용됩니다. 정밀 광학 부품, 의료 기기 또는 가전 제품을 보호하는 포장에는 포함된 제품과 동일하게 엄격하게 설계 및 가공된 시트 재료가 필요합니다.

진공 성형 플라스틱 제품 전자 제품 및 의료 기기 포장에 사용되는 제품에는 포장 내부 재료에 적용되는 것과 동일한 오염 제어 및 가스 방출 요구 사항이 점점 더 많이 적용되고 있습니다. 잔류 모노머 수준, 첨가물 이동 속도, 휘발성 유기 화합물 방출 프로파일을 지정하는 가스 방출이 적은 PET 및 PP 시트 제제는 현재 포장재의 표면 오염에 민감한 제품을 생산하는 주요 전자 OEM에서 요구하고 있습니다. 포장재 요구 사항과 일반적으로 기능성 재료와 관련된 청결도 표준의 수렴은 시트 공급업체가 재료에 대해 알아야 할 사항을 재편하고 진공 성형 공급망 전반에 걸쳐 생산업체의 기술 기준을 향상시킵니다.
